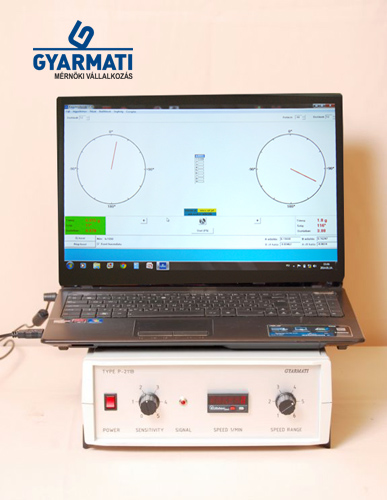

A számítógépes műszer kifejlesztésével több célt akartunk egyidejűleg elérni:
- a mérést automatizálni, hogy méréskor a kezelőnek kevesebb dolga legyen és csökkenjen a tévedés lehetősége,
- jó vizuális megjelenítést megvalósítani,
- színvonalas tárolási, adatkezelési, jegyzőkönyvezési lehetőséget biztosítani,
- intelligens kalibráció végzését támogatni,
- flexibilis mérési eredmény megjelenítést létrehozni,
- a tudás jelentős részét a szoftverbe építeni, ezáltal a műszert olcsóbbá tenni és a fejlesztés lehetőségét a program fejlesztésével a korábbi megrendelőknek is biztosítani,
- a programot bárkinek anyanyelvén megjeleníteni.
A műszer első változatának kifejlesztése óta eltelt 20 év azt bizonyítja, hogy ezek az elképzelések beváltak. Magyarországon több mint száz, külföldön kb. 20 műszerünk működik. Azóta a műszer és a program is többször tovább lett fejlesztve. Fejlesztéskor a korábbi felhasználóktól kért és kapott tapasztalatokat figyelembe vesszük.
A GBALANCE kiegyensúlyozó program a kiegyensúlyozást kellemesen egyszerűvé teszi. A start gomb megnyomásával elindítható a mérés, ami mindkét oldalon megméri a rezgés értékét és fázisát. Ezzel az egy gombbal és néhány pörgetéssel már eredményes kiegyensúlyozást lehet végezni. Ezt kalibráció nélküli mérésnek hívjuk és az eredmény az alábbi módon jelenik meg:
G-Balance kiegyensúlyozó program képernyője

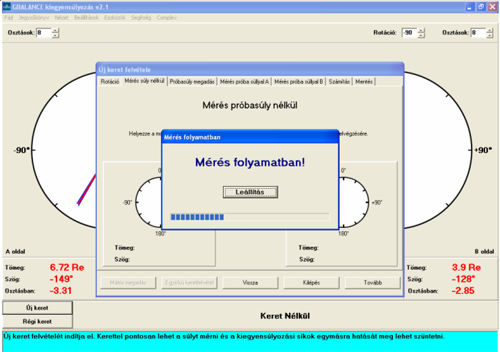

Ha elindítjuk a kalibrálást (ezt keretfelvételnek nevezzük a kiegyensúlyozásnál), akkor egy néhány lépésből álló folyamaton kalauzol végig a program. A keretfelvétel után a kiegyensúlyozási síkok áthatásait megszüntetve, a kiegyensúlyozatlanságot grammban jelzi ki a program. Az első lépés egy próbasúly nélküli mérés:
Kiegyensúlyozási mérés folyamata.
Utána a próbasúly megadása következik. A próbasúlyt kis mérlegen megmérjük és értékét beírjuk:
Próbasúlyérték megadása kiegyensúlyozásnál.

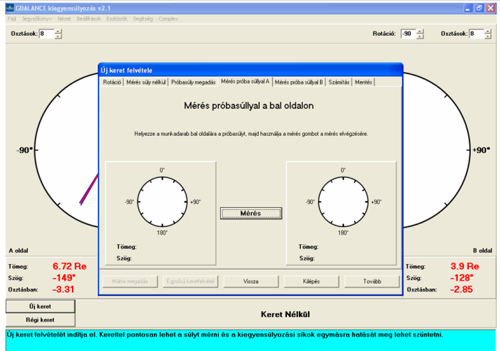

Ezután a próbasúlyt a bal oldali kiegyensúlyozási helyre rakjuk és ott lerepülés ellen biztosítjuk. A súllyal megforgatjuk a forgórészt, majd a mérés gombbal indítjuk a mérést:
Kiegyensúlyozó szoftver működés közben.
A mérés elvégzése után a tovább gombbal haladunk előre, a forgórészt megállítjuk, majd a próbasúlyt átrakjuk a jobb oldalra és a start gombbal ismét indítunk egy mérést:
Mérés próbasúllyal.
Ha tovább megyünk, a számítás részhez érkezünk. A számítógép fog számolni, nem mi. Néhány hasznos eredményt kiszámol, melyek az elvégzett kalibráció sikerességét jelzik. Láthatjuk, hogy a bal és a jobb oldalon milyen pontos mérésre számolhatunk, valamint hány százalék áthatás várható az oldalak között. A program kiszámolja, hogy milyen pozíción látja a felrakott próbasúlyt. Ennek néhány fok eltéréssel egyezni kell azzal a szögértékkel, ahova a súlyt felraktuk. A tömeg mérés hibája 1 százalék alatt jó, az áthatások 10 százalékig elfogadhatók.
kiegyensúlyozási keret számítása a szoftver segítségével.

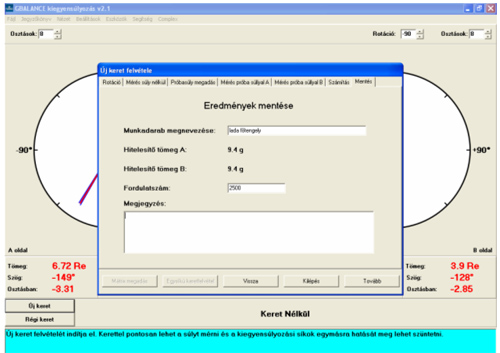

Ha a keret számítás sikeres, tovább megyünk a mentés lépéshez. Beírjuk a forgórész nevét, majd a tovább gombra lépve a program elmenti a keret (kalibrációs) adatokat:
Kiegyensúlyozási eredmények digitális mentése.

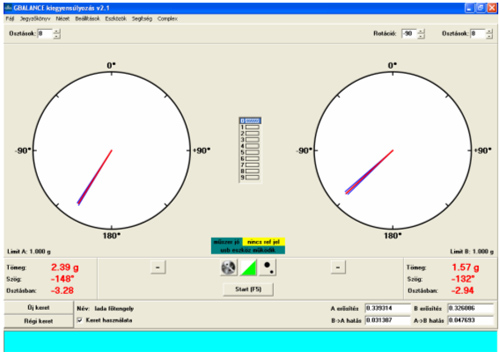

Innen már a kiegyensúlyozatlanságot grammban jelzi ki a program, alul látható a forgórész neve:
G-Balance szoftver.
Ha szeretnénk kiszámolni, hogy az adott tömeget milyen mértékű fúrással lehet eltávolítani, akkor a fúrás ikont hívhatjuk segítségül:
Kiegyensúlyozási furatszámítás G-Balance szoftverrel.
A számolt szögpozícióban a fúrást elvégeztük, a beállított 1 gramm határértéket elértük. A program alul zöld mezővel jelzi, hogy a kiegyensúlyozás eredményes:
Elkészült a kiegyensúlyozás a digitális G-Balance szoftverünkkel.
A program kezelése néhány óra alatt akár szakmunkásoknak is betanítható. A program segítséget ad a mérések elvégzéséhez, figyelmeztet, ha hibás mérés történik. A gyakorlat igényei szerint alakult, mindvégig azzal az elvárással, hogy a számítógép az ember helyett dolgozzon és jelenléte ne a problémák számát szaporítsa.
A szoftver szolgáltatásai részletesen:
Egy gombbal indított, teljesen automatikusan végzett mérés.
- Legfontosabb funkciók a főképernyőről közvetlenül hívhatók.
- Megjelenített mérési eredmények: kiegyensúlyozatlanság nagysága (tömeg) és szöghelyzete két oldalon.
- Oldalanként osztásszám adható meg és a szög osztásban is megjelenik, ezzel a szögmérést könnyíti.
- Egy mérési cikluson belül több részmérést végez, a kijelzett eredmény az átlag lesz, de grafikusan megjelennek a részmérések is, látható a szórás, ami az eredmény megbízhatóságát is jelzi. A mérések száma beállítható.
- A kijelzett diagram (szög) a forgórész oldalnézete, ami könnyű és jól érthető szögmérést biztosít.
- Tömeg hozzáadással vagy elvétellel történő kiegyensúlyozás oldalanként is beállítható.
- A 10 utolsó mérés eredménye tárolódik a memóriában, ahonnan fel-le nyilakkal vagy egérrel könnyen elő lehet venni és vissza lehet nézni a kiegyensúlyozáskor történt változásokat.
- Új forgórész típusnál kalibrálás végezhető.
- Egysíkú (statikus) kiegyensúlyozás is végezhető.
- Az eltárolt kalibrációk adatbázisból könnyen kikereshetők és használhatók ugyanolyan típusú forgórészek kiegyensúlyozásához.
- A mérés elvégzéséről mérési jegyzőkönyv készíthető, mely tartalmazza a forgórész kezdeti és maradó kiegyensúlyozatlanságát. Ezek az értékek a memóriából az egér jobb gombjával közvetlenül küldhetők a jegyzőkönyvbe. A jegyzőkönyv rovatainak neve is szerkeszthető, így tartalma az adott igényekhez alakítható ki. A jegyzőkönyvek adatbázisban letárolhatók, onnan később is elővehetők. A jegyzőkönyv nyomtatható, a lap tetejére a program egy kiválasztott képet is tud nyomtatni, ezáltal akár színes céges jegyzőkönyv készítését is lehetővé teszi.
- A programban demó mód beállítására is van lehetőség, így műszer nélkül, bevitt adatokkal jelenít meg mérési eredményt. A demó mód a program tanulmányozását teszi lehetővé.
- A program képes letesztelni a műszert és a műszerrel meglévő kommunikációt is.
- A program nyelve beállítható. Jelenleg angol, magyar, orosz, cseh változata van, de a használt nyelvfájl átfordításával bármely nyelvre gyorsan fordítható.
- A főképernyőn levő rotáció paraméterrel a szögmérő rendszer nulla pontja definiálható, értékének változtatásával a forgásirány váltás lekezelhető, a kiegyensúlyozó gép esetleges szögmérési pontatlanságai korrigálhatók.
- Fúrási adatokat tud számolni, ha a kiegyensúlyozást fúrással kell megoldani.
- Bordás, hornyos, lapátos alkatrészeknél, ha a kiegyensúlyozás csak fix pozícióban végezhető el, a mért pozíció pedig ezek közé esik, a súlyt szét tudja osztani a két legközelebbi pozícióba.
- Határérték számítás ISO 1940 szabvány szerint.
- Kijelzett szögtartomány -180…180 vagy 0…360 fok is lehet.
- A műszer helyszíni kiegyensúlyozásra is alkalmas, ezt a program „koplex keret” funkciója támogatja.
- A program folyamatosan jelzi az usb (ezen kommunikál a műszerrel) kapcsolat állapotát, kijelzi, ha a kapcsolat megszakad, jelzi a műszer be- vagy kikapcsolt állapotát, a műszer működőképességét, az optika beállítási hibáit.
A kiegyensúlyozáshoz leggyakrabban az ISO 1940 szabványt használjuk. Sok esetben a munkadarab rajzán a minőségi osztály szerepel. Ehhez a tömegét és maximális üzemi fordulatszámát kell ismerni, utána a szabvány alapján meghatározhatjuk a megengedett kiegyensúlyozatlanság értéket. Ez viszont a szabvány alapos ismeretét és némi számítási képességet feltételez. Vagy használjuk a program határérték számító funkcióját:
